發電機臺架試驗的意義
實時精確測量發電機系統的性能；
縮短開發測試周期、降低開發測試風險與成本；
發電機系統集成調試、驗收和維修后性能測試；實現數據收集、分析，對現有工藝和能力穩固，進而提升設計、制造、工藝知識和能力。

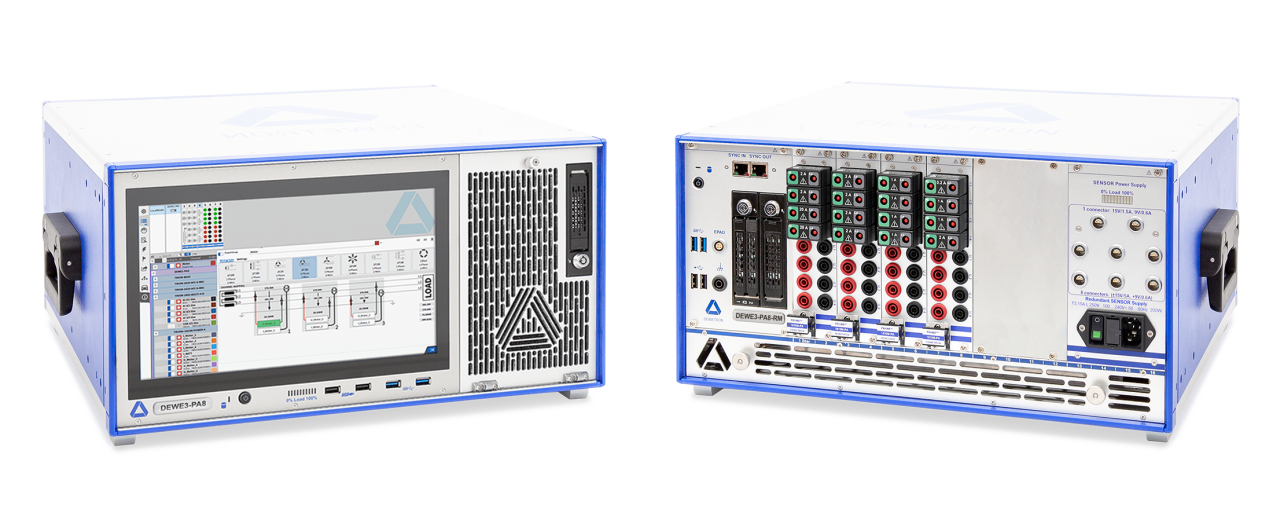

德維創數據采集設備
對發電機系統的性能測試主要采用DEWETRON數據采集分析軟件OXYGEN，對測試過程和數據的管理采用LabVIEW編程，LabVIEW開發程序與DEWETRON數據采集分析軟件OXYGEN無縫鏈接。
OXYGEN功能強大，易于使用，兼容多種數據格式的信號后處理軟件。測試軟件提供硬件控制、讀取數據、波形顯示、數據處理、波形分析、數據存儲、波形回放、自動計算、生成報告及打印等功能。
針對特殊用戶的要求，OXYGEN提供了二次開發的能力，用戶可以根據不同的情況編制適用于自己的應用程序。

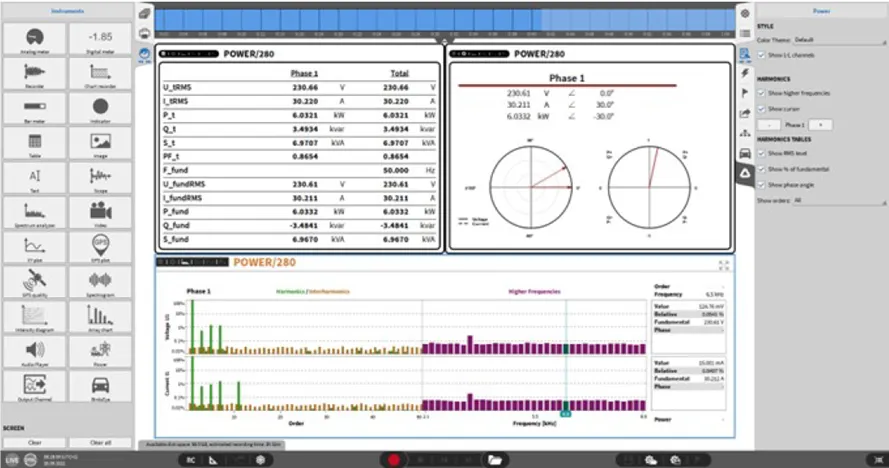

在德維創數據采集分析軟件OXYGEN中選擇對應的接線方式、電壓測量類型（L-L為線電壓，L-N為相電壓）、各相對應電壓和電流（可直接將左側通道拖拽到此）后，OXYGEN可自動計算出電壓和電流的有效值、基波值、平均值、峰峰值、不平衡度、諧波、間諧波、畸變率、有功功率、無功功率、視在功率、電能、效率、功率因數等。
交流發電機輸出通過3相4線星接法接入德維創TRION3-1820-POWER卡，如下圖所示：
發電機臺架自動測試

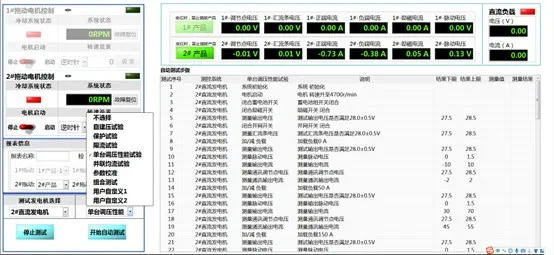

采用LabVIEW開發上位機程序?qū)崿F(xiàn)監視及控制拖動電機和被測件的各種參數，并可以根據要求，調整被測件的各種測試方案。在選擇被測產品不同測試工藝流程，一鍵式自動測試，根據測試數據判斷產品性能指標是否達標，生成測試報告。自動化測試界面如下：
總結
因?yàn)镺XYGEN可以自動計算出電能質量（電壓和電流的有效值、基波值、平均值、峰峰值、不平衡度、諧波、間諧波、畸變率、有功功率、無功功率、視在功率、電能、效率、功率因數等），并能將計算結果傳輸給LabVIEW上位機軟件。因此，選用DEWETRON設備進行發電機臺架自動測試開發，可以大大降低開發難度，縮短開發周期。
