2023年12月28日，中國國家標準GB/T43526-2023《用戶側電化學儲能系統接入配電網技術規定》發布，并將于2024年7月1日起執行。

該國標適用于通過220V及以上電壓等級接入用戶配電網的新建、改建和擴建電化學儲能系統的建設、接入、調試、試驗、檢測和運行，通過380V/220V電壓等級接入公用電網的電化學儲能系統參照?qǐng)?zhí)行。

系統接入電網的測試包括但不限于以下內容：

a) 額定充放電能力測試

b) 有功功率控制能力測試

c) 無功電壓調節能力測試

d) 故障穿越能力測試/評價

e) 電網適應性測試/評價

f) 電能質量測試/評價

g) 啟停測試

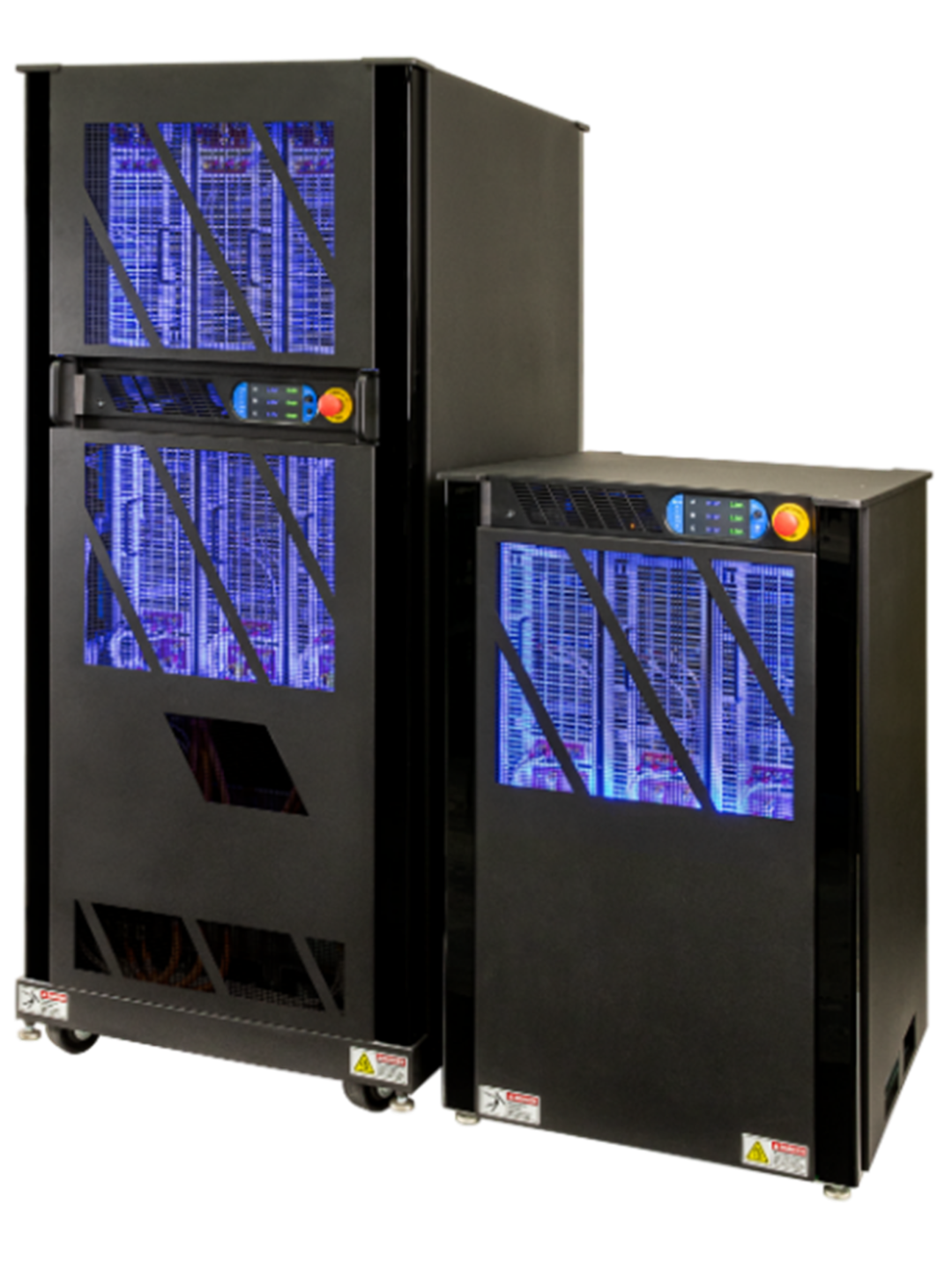

高功率：Sequoia系列產品單機輸出功率為15-90kVA/W，并聯達1.08MVA/W+。

操作模式豐富：Sequoia系列產品具有電源模式，電網模擬器模式和電子負載模式。

支持電能回饋：Sequoia系列產品支持100%交流和直流能量回饋，無需額外負載，簡化測試系統，節約成本和空間，降低能源成本；能量回饋同時可監測被測物狀態，提供控制和保護功能，提高測試系統的安全性。

低電壓穿越（連續兩次低穿能力）

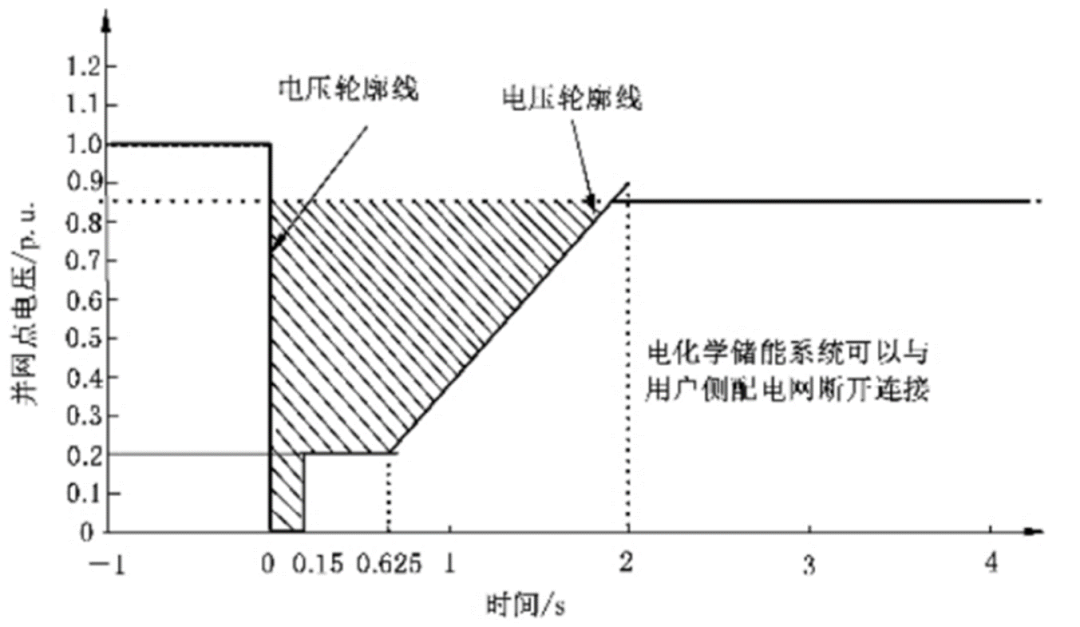

用戶側電化學儲能系統進行低電壓穿越時，應在所示陰影范圍內不脫網連續運行，并具有至少能承受連續兩次低電壓穿越的能力，相鄰兩次低電壓穿越間的時間間隔宜為0.2s～2s。

Sequoia系列源載模擬器能夠根據國標要求設置跌落幅度、跌落持續時間、回升時間等參數，真實模擬低電壓穿越測試所需的電網表現；支持單相、雙相、三相等各種平衡及不平衡跌落類型；可承受較高的峰值電流；低電壓時承受較高的無功電流，不會觸發電源的保護導致測試無法進行。

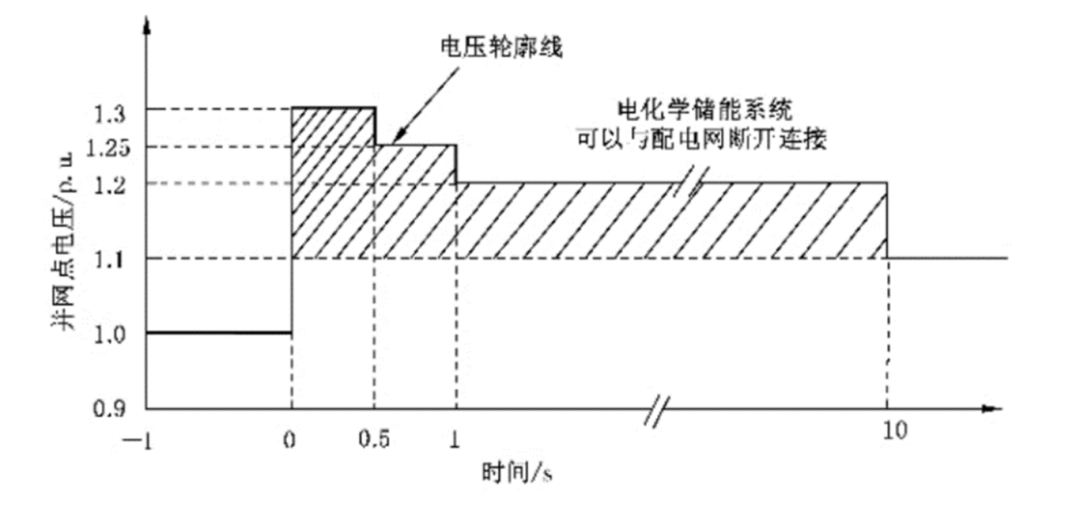

用戶側電化學儲能系統進行高電壓穿越時，應該能夠在所示陰影范圍內不脫網連續運行。

Sequoia系列源載模擬器提供雙輸出電壓范圍166/333VL-N,即最大287/576VACL-L，可選配高壓輸出變壓器(444VAC、555VAC、666VAC和721VACL-N)，充分滿足不同客戶的高電壓穿越測試需求。

Sequoia系列源載模擬器內部增加重新設計的變壓器，確保最大范圍的輸出阻抗匹配，最大限度避免震蕩的發生；電源內部的散熱通道和過溫保護電路進行了優化，保證了儀器的穩定性；高壓量程輸出時能保持整機的參數指標。

電壓適應性

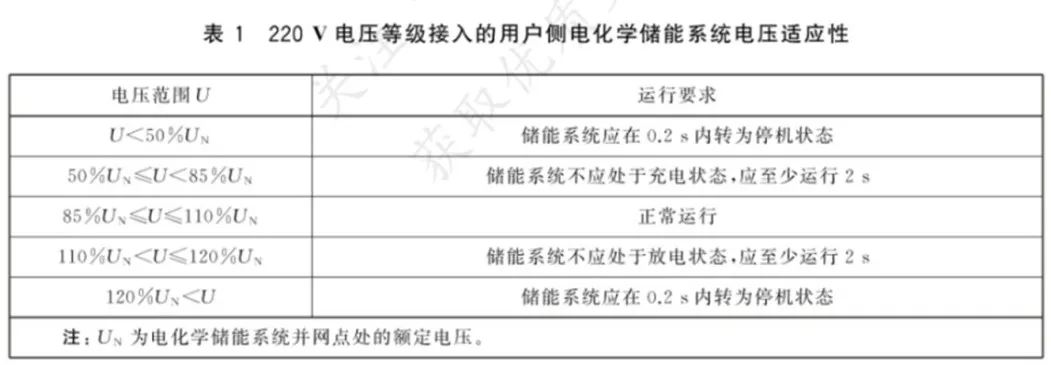

通過220V電壓等級接入的用戶側電化學儲能系統，電壓范圍小于并網點額定電壓50%或大于120%時應在0.2s內轉為停機狀態，85%-110%應正常運行。

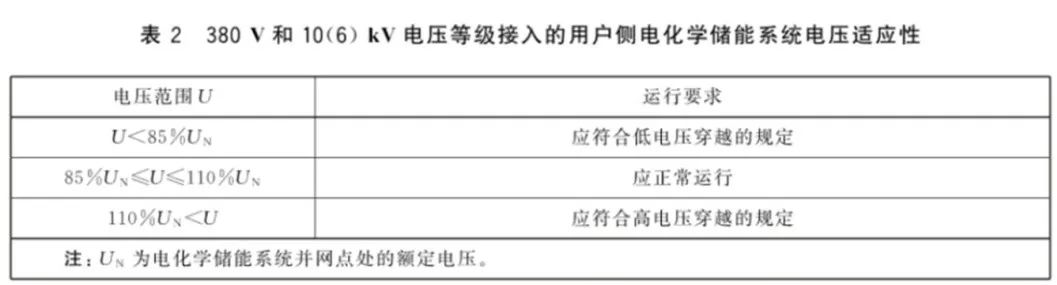

通過380V和10(6)kV電壓等級接入的用戶側電化學儲能系統，電壓范圍在并網點額定電壓的85%-110%應正常運行。

用戶側電化學儲能系統在500ms的窗口時間內，頻率變化率不大于2Hz/s時不應脫網。

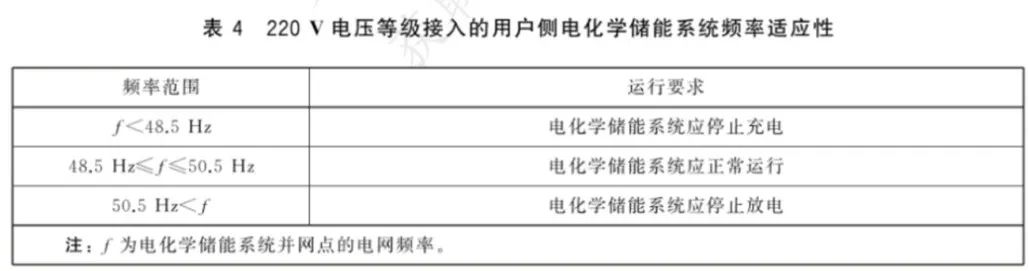

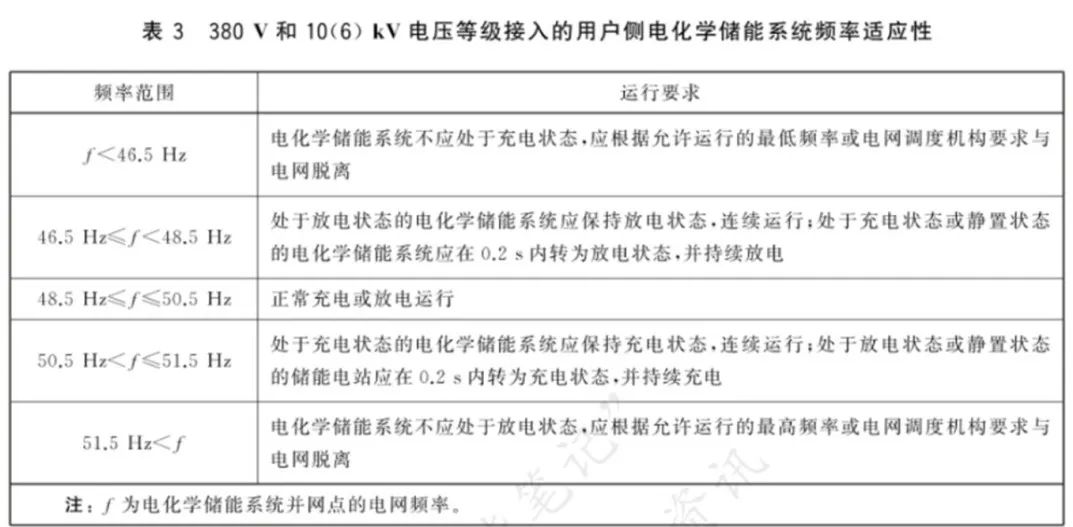

通過380V和10(6)kV電壓等級和220V電壓等級接入的用戶側電化學儲能系統，頻率適應性應滿足下表要求。

Sequoia系列產品完成電網適應性測試

Sequoia系列源載模擬器交流模式標配雙量程166/333VacL-N，并選配高壓量程，最高可達721VACL-N。

Sequoia系列源載模擬器標準輸出頻率16-550Hz,增加選配后可達905Hz，頻率分辨率最小可達0.01Hz，滿足頻率適用性測試。

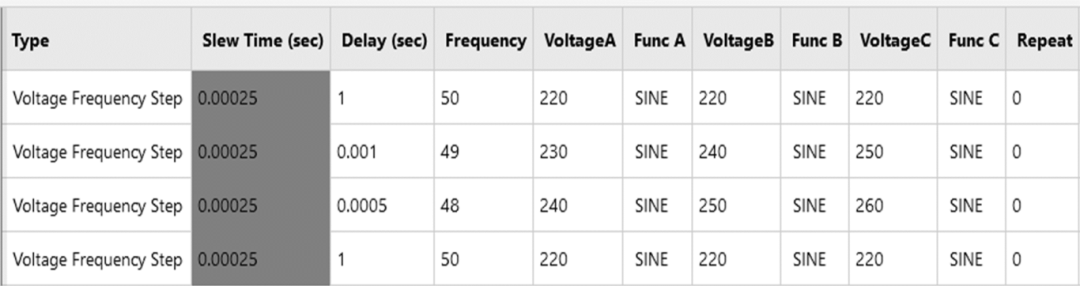

Sequoia系列源載模擬器具有強大的序列輸出功能，可以根據標準要求編輯變化的輸出波形，最小步進分辨率可達業內領先的500us，精準可靠。

·支持電壓和頻率的序列變化

·步驟類型:步進、瞬降、浪涌和線性變化等

·輸出波形可選內置波形或自定義任意波

·支持設置波形的幅值和起始相位

·步進分辨率高，最小可達500us

用戶側電化學儲能系統脫網后，在配電網電壓和頻率恢復到正常運行范圍之前，不應并網。

通過10(6)kV電壓等級接入的用戶側電化學儲能系統恢復并網應經電網調度機構允許，通過380V電壓等級接入的用戶側電化學儲能系統應延時并網，并網延時設定值應大于20s。

Sequoia系列源載模擬器支持輸出電壓的序列變化或切換連接狀態，響應迅速，可模擬電力系統擾動或電網故障，完成國標測試內容。

通過380V/220V電壓等級接入的用戶側電化學儲能系統應具備過流保護、失壓跳閘功能，并配置剩余電流保護。

通過10(6)kV電壓等級接入的用戶側電化學儲能系統應具備低頻、過頻、低壓、過壓故障解列和階段式電流保護功能。

此外，用戶側電化學儲能系統應具備孤島檢測功能，當檢測到非計劃孤島時，應在2s內將儲能系統與用戶配電網斷開。
