模擬偏移

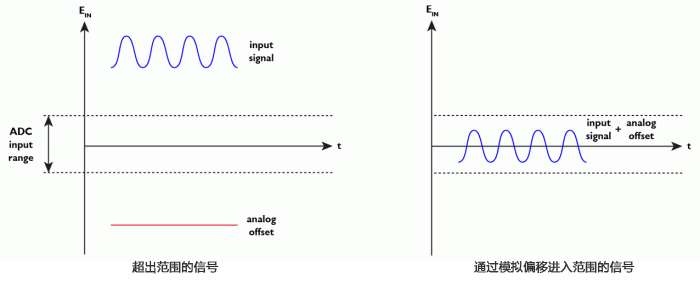

模擬偏移（也稱為DC偏移）是許多PicoScope示波器上的一項重要功能。如果使用正確，它可以返回垂直分辨率，否則在測量小信號時會丟失。模擬偏移為輸入信號增加了直流電壓。如果信號超出示波器模擬 - 數字轉換器（ADC）的范圍，則可以使用偏移將信號帶回范圍：

典型應用：LVDS

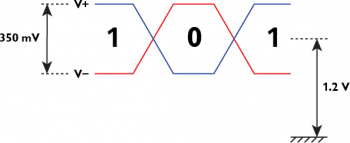

LVDS（低壓差分信號）使用由兩個反相信號驅動的平衡線。每個信號的標稱電壓如下：①幅度：350 mV峰 - 峰值;②共模偏移：1.2 V; ③高壓：1.2 V + 0.5×350 mV = 1.375 V;④低電壓：1.2 V - 0.5×350 mV = 1.025 V.使用的示波器是PicoScope 6404B，一個4通道500 MHz儀器，具有8位分辨率。我們使用了模擬LVDS信號。

使用模擬偏移

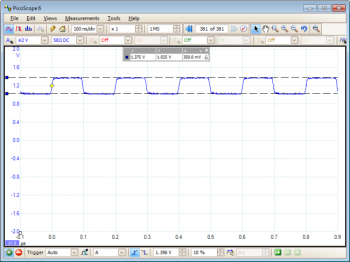

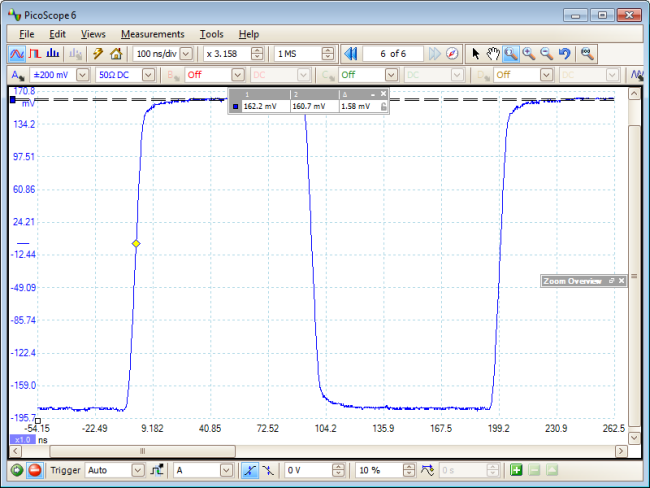

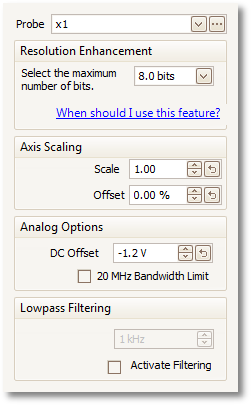

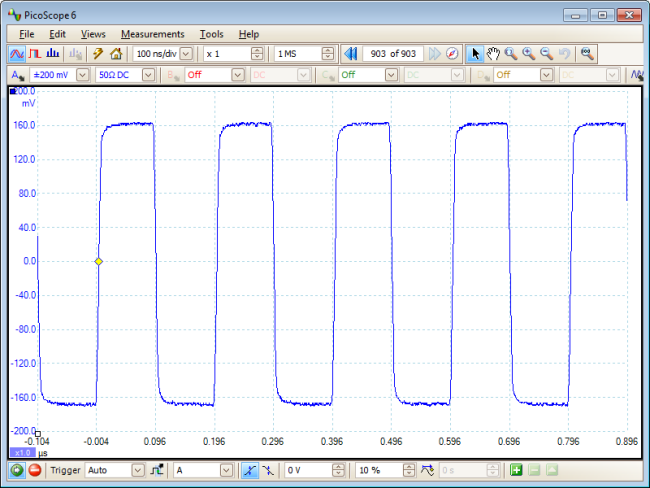

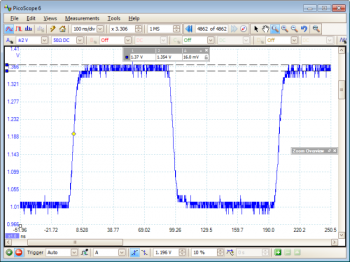

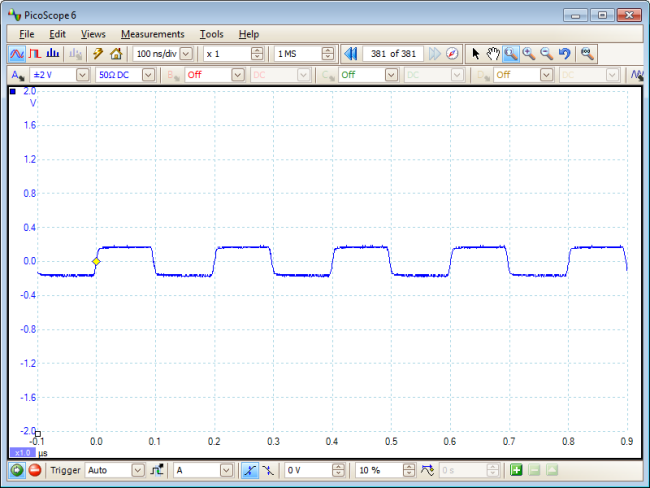

在PicoScope軟件中，每個通道的下拉菜單一目了然地顯示所有設置。我們將DC偏移設置為-1.2 V以取消輸入的共模電壓（圖6）。這是應用-1.2 V模擬偏移的結果（圖7）。現在信號在地面的175 mV范圍內，我們可以將示波器設置為更靈敏的范圍，±200 mV，而不會使輸入電路飽和（圖8）。該信號現在占據總共400 mV的350 mV范圍，相當于256個中的224個等級。因此，我們使用的是ADC的8位分辨率的log 224 / log2≈7.8位：超過3位以上之前。這使我們能夠以大約10倍的精度測量波形。與上面的圖5相比，放大此波形顯示分辨率有很大提高（圖9）。統治者表明，大多數量化噪聲現在占據1.58 mV的范圍。同樣，正如預期的那樣，這大約是一個ADC電平：400 mV /256≈1.56mV，但這次誤差降低到±2 V范圍內的誤差的十分之一左右。使用交流耦合

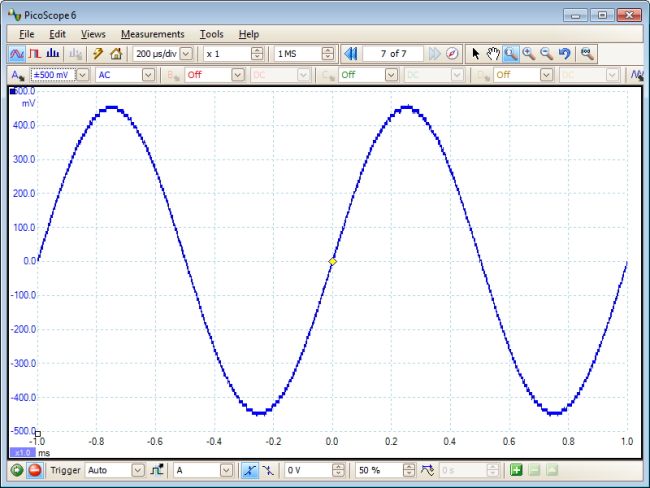

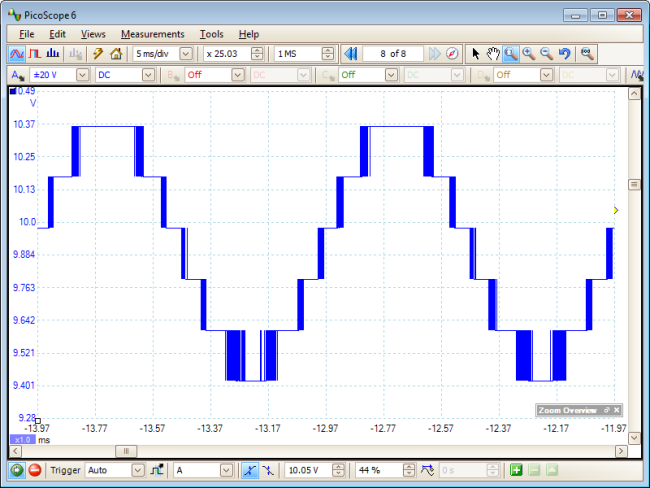

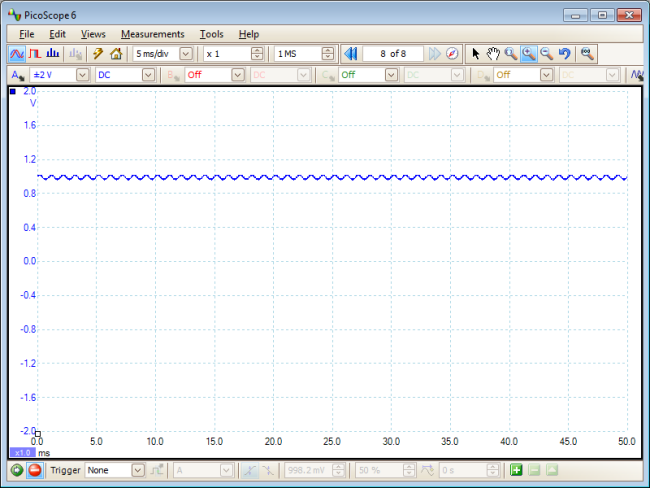

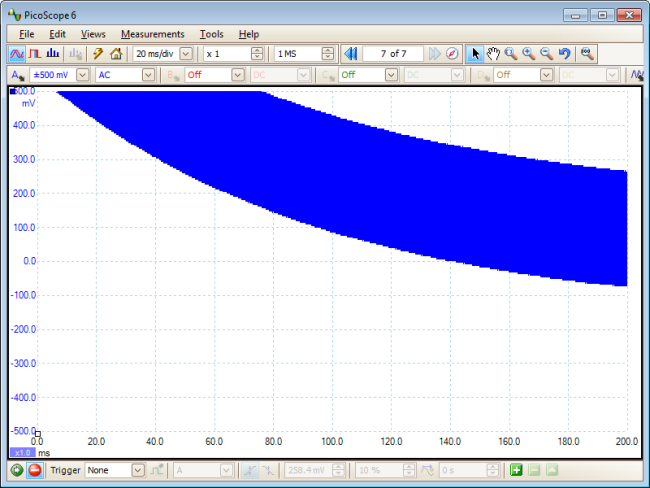

在沒有模擬偏移功能的示波器上，或模擬偏移范圍不足時，有時可以使用AC耦合來消除輸入的DC偏移。當信號具有穩定的直流分量時，這種技術就可以工作，就像直流電源上的紋波一樣。但是，它對LVDS不起作用，因為信號不是DC平衡的，因此沒有恒定的平均電壓。平均值根據數據模式上下漂移，無法進行精確測量。這里，首先是使用交流耦合的成功例子：具有一些正弦紋波的10伏軌（圖10）。放大這一點可以發現僅使用ADC輸入范圍的一小部分的效果（圖11）。我們可以通過選擇AC耦合來消除DC偏移，這允許我們選擇更靈敏的輸入范圍。現在我們幾乎可以使用范圍的完整分辨率（圖12）。如果我們現在使用LVDS波形嘗試相同的技巧，如果我們有穩定的數據流，結果是可以接受的。但是，如果在長時間不活動后發生數據突發，那么交流耦合電容將開始充電，產生一個隨時間衰減的不可預測的偏移電壓（圖13）。我們可以放大此波形以顯示單個脈沖，但由于沒有固定的接地參考，我們無法進行任何直流測量。

結論
在典型低電平信號（LVDS線）的示例中，我們的PicoScope示波器的模擬偏移功能使我們能夠?qū)x器的靈敏度提高十倍。這使垂直測量分辨率提高了十倍。交流耦合雖然對穩定波形（例如電源軌上的紋波）很有用，但對串行數據流的使用有限。
