示波器選型參數
一、帶寬

帶寬是大多工程師選擇示波器時的首要考慮參數。

帶寬定義為信號衰減3dB時的信號頻率。

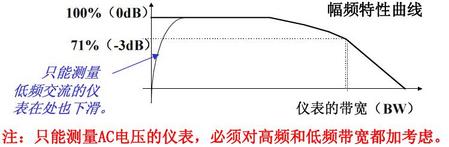

       圖1 示波器幅頻特性

大多數帶寬在1GHz及以下的示波器通常會出現高斯響應，并在-3dB頻率處表現出緩慢下降特征。帶寬大于1GHz的示波器通常擁有最大平坦頻率響應，通常在-3dB頻率附近顯示出具有更陡峭的下降特征，更為平坦的帶內響應。

如何選擇示波器的帶寬

根據經驗，示波器的帶寬至少是被測試系統的最快數字時鐘頻率的5倍。如果所選的示波器達到這一標準，它就能以最小的信號衰減捕捉到被測信號的5次諧波。但是如果要對高速邊沿信號進行精確測量，這個簡單的公式并未考慮快速上升和下降沿中的實際最高頻率成分。

經驗法則: fBW ≥ 5 x fclk

（1）以上升沿情況選擇帶寬

確定示波器帶寬的一個更準確的方法是根據數字信號中存在的最高頻率，而不是最大時鐘速率。數字信號的最高頻率要看信號中最快的邊沿速度是多少。因此，我們首先要確定最快的信號的上升和下降時間。

第一步：確定最快的邊沿速度

所有快速邊沿的頻譜中都包含無限多的頻率成分，但其中有一個拐點(或稱“knee”)，這一頻率為拐點頻率fknee，高于該頻率的頻率成分對于確定信號的形狀就無關緊要了。

第二步：計算fknee

fknee = 0.5/信號上升時間 (10% - 90%)

或fknee = 0.4/信號上升時間 (20% - 80%)

對于上升時間特性按照10% 到90%閥值定義的信號而言，拐點頻率fknee等于0.5除以信號的上升時間。對于上升時間特性按照20% 到80%閥值定義的信號而言(如今的器件規范中通常采用這種定義方式)，拐點頻率fknee等于0.4除以信號的上升時間。但注意不要把此處的信號上升時間與示波器的上升時間規格混淆了，我們這里所說的是實際的信號邊沿速度。

第三步確定測量該信號所需的示波器帶寬。

表一給出了對于具備高斯頻響或最大平坦頻響的示波器而言，在各種精度要求下需要的示波器帶寬與fknee的關系。

表一

下面以一個簡單的示例說明：通過近似高斯頻率響應測量500 ps 上升時間 (10-90%), 確定示波器的最小必需帶寬 。

如果信號具有近似 500 ps 的上升 / 下降時間( 基于 10% ~ 90% 標準 )，那么信號中的最大實際頻率分量 將大約等于 1 GHz ,即

fknee = 0.5/500ps = 1GHz

根據表一，如果在對信號進行實際的上升時間和下降時間測量時，您能夠容忍最多 20% 的計時誤差，那么可以使用 1 GHz 帶寬示波器用于數字測量應用。但是如果需要 3% 左右的計時精度，則最好使用 2 GHz 帶寬的示波器，即

20% 計時精度 :示波器帶寬 = 1.0 x 1 GHz = 1.0 GHz

3% 計時精度 :示波器帶寬 = 1.9 x 1 GHz = 1.9 GHz

（2）以諧波情況選擇示波器帶寬

諧波是指除絕對的正弦波之外的周期波所含的其它一切頻率分量。諧波頻是基波頻（正弦波）的整數倍。

要對波形進行精確的測量，對于非正弦波的波形，必須考慮其諧波。假如組成波形的主要諧波分量超出儀表的帶寬， 那么我們就不能精確地測得波形的參數。以下以方波為例，說明如何選擇示波器的帶寬：

方波是由基波與無數奇次諧波疊加所構成，包含的諧波越多，波形越近似方波。

方波的質量根據包含的諧波次數，其近似程度有所不同，如圖二所示。

圖2 方波=基波+3次諧波+5次諧波+7次諧波+ …… + （2n+1）次諧波

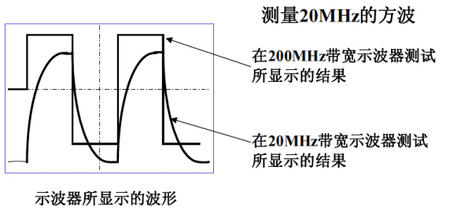

      圖3 不同帶寬的示波器測同一方波

在實際測量中，在明確要測量的信號大致波形時，選擇示波器的帶寬可以參考以下表。比如需要測量的是方波信號，如果信號的頻率為f，那么應該選擇的示波器帶寬應該≥9f ，這樣采集的信號才比較準確。

二、采樣率

采樣是指從連續信號到離散信號的過程。通過測量等時間間隔波形的電壓幅值，再把它轉化為8位二進制代碼表示的數字信息，這就是數字存儲示波器的采樣。采樣電壓之間的時間間隔越小，那么重建的波形就越接近原始信號。此采樣時間間隔即為采樣率，單位是“次/秒”。比如1GS/s 是指每秒采樣1G次，即意味著每1000ps進行一次采樣 。

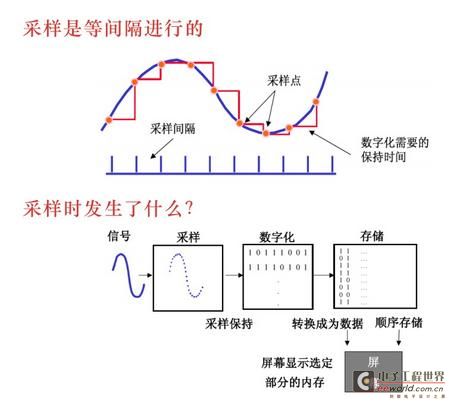

      圖4 采樣過程

根據Nyquist定律，采樣率fs不得低于信號帶寬fBW的2倍，即fs ≥fBW ，才能保證信號在恢復時不發生混疊現象。 一般來說，采樣率是帶寬的4-5倍就可以比較準備地再現波形。

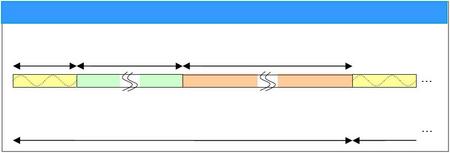

采集周期由采集工作時間和死區時間構成,如下圖5所示。在采集工作時間內，示波器會獲取波形樣本點數量，然后將這些樣本點寫入到采集存儲器。采集過程的死區時間由固定時間和可變時間組成。固定時間部分由各個儀器架構所決定。而可變部分取決于信號處理所需要的時間，是波形樣本數量（記錄的長度以及開啟通道的數量）以及所選后處理功能數量(比如插值、數學函數、測量以及分析等)的函數。在死區時間的最后一個步驟中，圖形引擎會準備好用于顯示的波形，之后示波器會重新啟動觸發器開始新一輪的采集。

     圖5 數字示波器采集與分析周期

采樣技術大體分為兩類：實時采樣模式和等效采樣模式。

實時采樣（real-time sampling)模式使用固定的時間間隔進行采樣，適用于任何形式的信號波形，重復的或者不重復的，單次的或者連續的。觸發一次后，示波器對電壓進行連續采樣，然后根據采樣點重建信號波形。它是捕捉單次信號及隱藏在重復信號中毛刺和異常信號的有效方法。

實時采樣的主要缺點是時間分辨率較差。每個樣點的采樣、量化、存儲必須在小于采樣間隔的時間內完成。

         圖6 實時采樣

等效時間采樣（equivalent-time sampling --ETS)模式僅測量采樣瞬間波形的瞬時幅度，每次觸發僅對輸入信號采樣一次。其工作原理是對周期性波形多次觸發，多次采樣，把在信號的不同的周期采樣得到的數據進行重組，從而重建原始的信號波形。等樣時間采樣僅測量采樣瞬間波形的瞬時幅度。與實時示波器不同，等效時間采樣示波器的每次觸發只對輸入信號采樣一次。下次觸發示波器時，會增加一個小小的延遲然后進行下一個采樣。預期的采樣數決定重新生成波形所需的周期數。

等效采樣包括順序等效采樣和隨機等效采樣兩種。兩者的區別在于隨機等效采樣不僅局限于在觸發點之后，還能在觸發點之前進行采樣。[page]

使用等效采樣模式必須滿足兩個前提條件：1、波形必須是重復的；2、必須能穩定觸發。

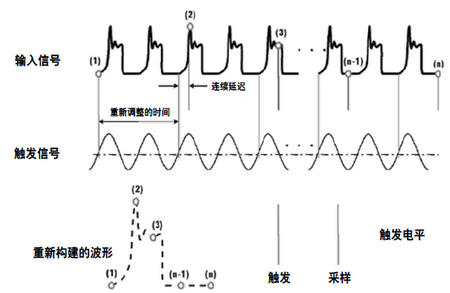

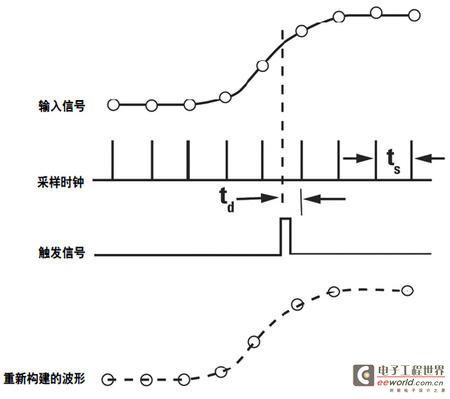

         圖7 等效采樣

示波器大多時間工作在實時采樣模式，其采樣率跟帶寬一般沒有直接關系。

相對于實時采樣，等效采樣技術可以實現很高的數字化轉換速率。比如當被測信號頻率遠高更進于A/D最大采樣頻率時，或者從一個周期中所要采集的點數遠超過A/D最大采樣頻率時，此時采用實時采樣不可能達到目的。如果被測信號是周期的，就可以用等效時間采樣來重構波形或在一個周期內達到想要的采集點數。

三、緩存深度

示波器的最大采樣率與最大緩存深度密切相關。緩存深度也指記錄長度，即示波器一次性可采集的波形點數，單位是點（pts)。

示波器的存儲由兩方面來完成：1、觸發信號和延時的設定確定了示波器存儲的起點；2、示波器的存儲深度決定了數據存儲的終點

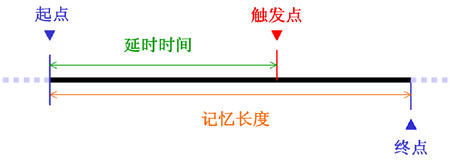

              圖8 緩存深度

在緩存深度一定的情況下，存儲速度越快，存儲時間就越短，它們之間是反比關系。存儲速度等效于采樣率，存儲時間等效于采樣時間，采樣時間由示波器的顯示窗口所代表的時間決定，所以

緩存深度＝采樣率×采樣時間

由此可見，提高示波器的緩存深度可以間接提高其采樣率：當要捕獲較長的波形時，由于存儲深度是固定的，所以只能降低采樣率，但這樣勢必造成波形質量的下降；如果增大存儲深度，則可以使用更高的采樣率，以獲取不失真的波形。

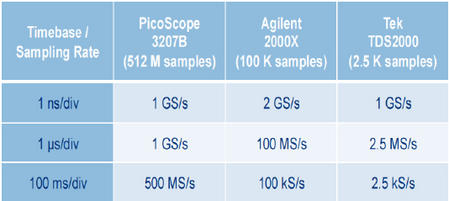

如圖8，PicoScope 3207B , Agilent2000X , Tek TDS2000(如TDS2004C）的最高采樣率都能達到1GS/s 或 2GS/s ，但是由于它們的緩存深度不一樣，在實際的測量中并不能達到最高的采樣率。如圖，當時基為1ns/div時，屏上顯示1000 divisions，根據公式可知，三種示波器都可以應用最高采樣率進行采樣。當時基為1μs/div時，屏上顯示1000 divisions，時

Agilent 2000X的實際采樣率為：

緩存深度 2.5KS / 采樣時間（1μs/div × 1000 divisions) = 2.5MS/s

TDS2000的實際采樣率為：

緩存深度 2.5KS / 采樣時間（1μs/div × 1000 divisions) = 2.5MS/s

      圖8 存儲深度決定了實際采樣率的大小

四、分辨率

分辨率是數字示波器除帶寬、采樣率、記錄長度之外的又一個重要指標，其基礎是示波器采集系統中所使用的ADC的分辨率。較高的分辨率意味著示波器能夠更精細地顯示信號細節，從而可以進行更加精確的測量。

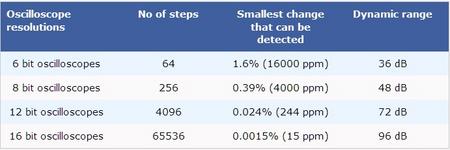

傳統的數字存儲示波器只能提供8位分辨率（8位ADC），因此可以檢測到最多0.4％的信號變化（見表）。這意味著，他們不適合許多應用范圍從監測傳感器和傳感器（溫度，電流，壓力）到檢測噪音和振動。高精度示波器需要超過8位分辨率。

比如以8位，12位，16位PicoScope示波器為例，比較不同精度的示波器的測試結果。信號源是一個Android 智能手機跑FuncGen app，設置產生250Hz的正弦波，最大的幅度大概170mV。

例：8位示波器

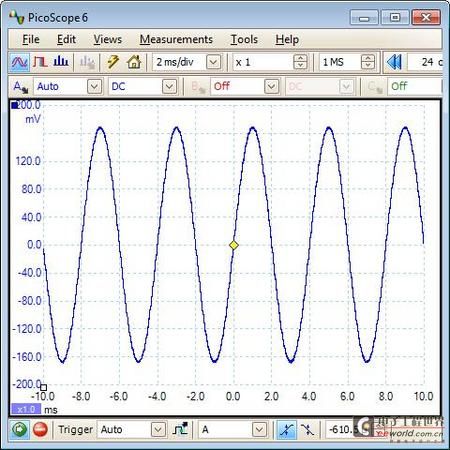

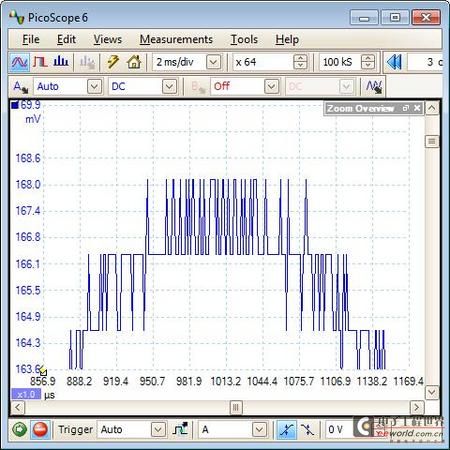

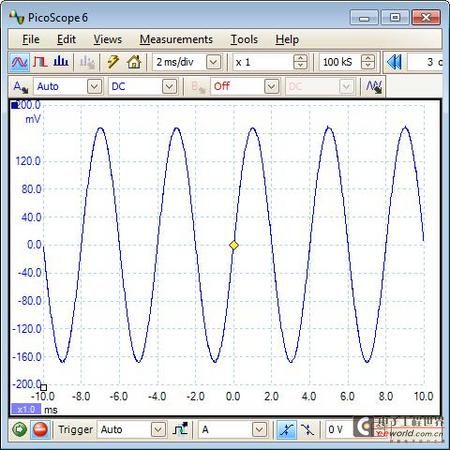

8位示波器比如PicoScope 2205 給出了一個波形良好的視覺展示。從左上角視圖，你可以準確地測量波形的頻率和幅度。右上圖中，放大64倍，這很快顯示了8位示波器的局限性。

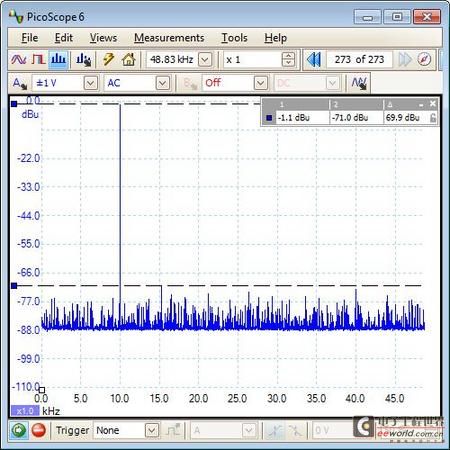

第三個視圖顯示了信號的頻譜分析（FFT）。峰值顯示輸入信號頻率接近250Hz。SFDR（Spurious Free Dynamic Range--純動態范圍），表示為兩個標尺間的delta，大約是70dB。本底噪聲掩蓋了真正的輸入信號的特性。

例：12位示波器

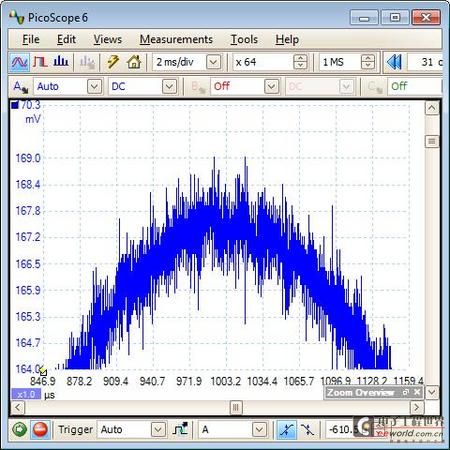

用12位示波器PicoScope 4423捕捉同樣的信號,左上圖測量結果看起來一樣。放大64倍的視圖，看不到數字化的梯級，12位的示波器可以看到噪聲而8位的看不到。[page]

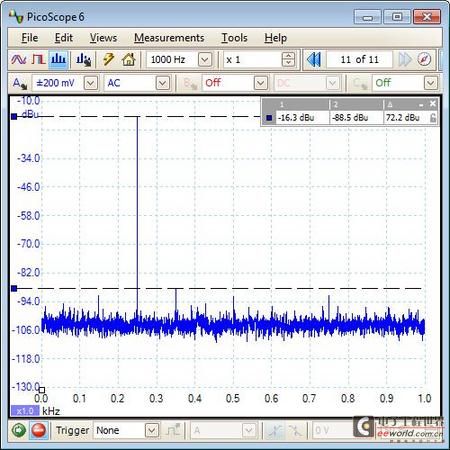

在頻譜分析儀上，顯示SFDR大約為72dB,且第二個諧波（500Hz）和第三個諧波（750Hz）上失真的峰值是可見的。

例：16位示波器

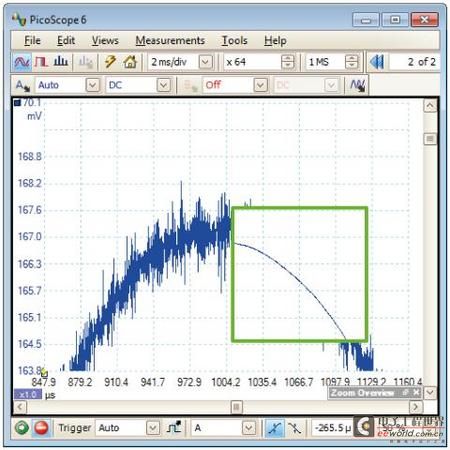

使用16位示波器PicoScope 4262,放大64倍的軌跡更清晰了，盡管由信號源產生的噪聲依然可見。（右下角的插圖顯示了PicoScope應用一個10KHz的數字濾波的效果。）
