TDR/TDT 測試解決方案

20 GHz 帶寬 17.5 ps 上升時間

電學, 光學和TDR/TDT 模型

TDR（時域反射）測量可以為一根電纜或 PCB（印制電路板）走線的信號完整性提供直接描述，以及分析 IC 的性能與故障。TDR 測量沿電纜或 PCB 走線發送一個快速脈沖，并顯示返回的反射，用于表示阻抗的變化。阻抗變化可以非常強，如開路或短路情況，或者是數 fF 這么微小，如一個 PCB 過孔。該技術以 OTDR（光 TDR）形式，利用了電子系統中介電常數與光學系統中折射率之間的等效性這一特點。時域反射可以幫助你完成電纜、連接器、高速 PCB 走線和高速封裝的設計與查錯工作。用 TDR 儀器可以確保穿越系統的高速數字信號實現完整性

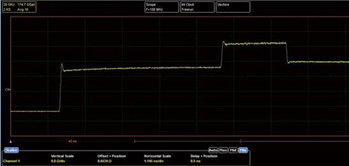

TDR 圖表示的是一段距離的阻抗。現代高速儀器可以分析出毫米的距離。你可以用軟件將 TDR（時域反射）數據轉換為 S 參數。可以用 TDR 數據創建 SPICE 模型。采樣示波器能夠以相對較低的價格，提供更寬的帶寬。

示波器中的觸發器電路會在每次觸發事件后，略微移動設備的采集點。這種技術可以在屏幕上顯示每個觸發事件的一組擺動采樣時，“畫”出快速波形。不過，采樣示波器只能用于重復的波形。每次掃描都不同的視頻、雷達或手機信號只會顯示為一團模糊。這一限制在 TDR 測試時不是問題，因?yàn)槊}沖都是重復波形，可以連續送入測試電路，使采樣示波器有時間建立起波形圖。

TDR 儀器可以檢查短路電纜和 PCB 走線、連接器阻抗，以及 IC 封裝阻抗。因此，它們需要的上升時間為 10 ps~30 ps 量級。這些快速脈沖需要一臺高速示波器來記錄反射與傳輸。高分辨率 TDR 測量的極速需求使 TDR 模塊幾乎總是相對低采樣速率的采樣（或等效時間）示波器的組成部分。

TDR/TDT 測量

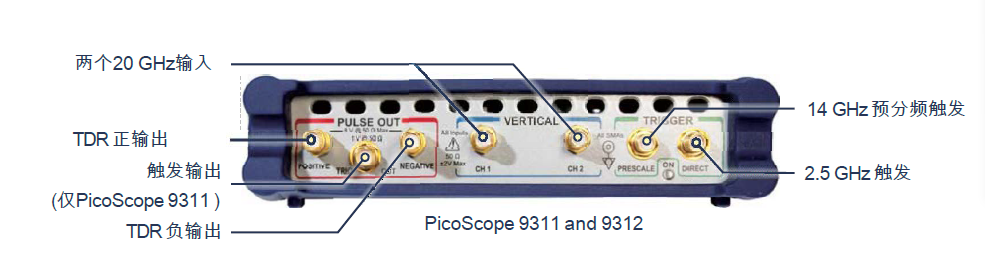

PicoScope  9311  and  9312示波器內置差分階躍信號發生器用于 時域反射和是與傳輸測量。此功能可測試輸電線路、印刷電路 走線、連接器和電纜，分辨率可達15mm.

PicoScope  9312  示波器提供外部隧道二極管脈沖頭，可以產生正負  200  mV，上升時間40  ps的脈沖。

PicoScope  9311  示波器可以直接從其前面板上產生上升時間為  65ps  的大振幅差分脈 沖。它適用于反射和發射信號很小的TDR/TDT應用中。

PicoScope  9300  系列TDR/TDT型號包括具有1  ps分辨率和全面 校準的源糾偏，基準面和測量功能。電壓、阻抗和反射系數   (ρ ) 可以依據時間或距離進行繪制。

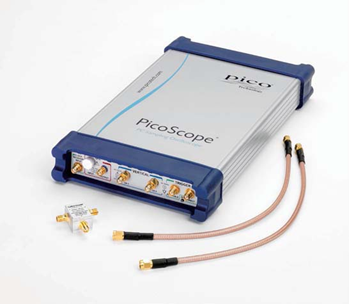

PicoScope 9311 and 9312 提供一套全面的標準配件來支持你的 TDR/TDT測量。配件包括電纜，信號分配器，適配器，衰減器和 負載和短路參考。

測試測量儀器中VNA是最高級和最昂貴的設備，一般實驗室沒有測量射頻/微波的S參數的的手段，而數字取樣示波器較容易擁有。已經證實，在數字取樣示波器基礎上構建的TDR/TDT，測量S參數設備，成本不到VNA 的一半。此外，VNA需要熟練的工程技術人員操作，測量時間要半小時以上，基于TDR/TDT的S參數測量的操作比較簡單，測量時間只要幾分鐘，的確是省錢、省力、省時的測量方法。在頻域、時域、阻抗域三種電學基本特性測試測量儀器中，以阻抗域測試測量儀器所用電路結構最復雜、測試操作最費時間、成套價格最高，目前能夠供應GHz級阻抗域測試測量儀器的公司亦為數不多。

基于TDR/TDT的S參數測量是一種成功的測量技術，過去通過時域—頻域的變換和反變換使兩域溝通起來，現在通過時域—頻域變換—S參數運算使時、頻、阻抗三域溝通起來，域際互通測量技術的前景更加廣闊。

9.5 GHz 光學模型

PicoScope 9300 系列新式采樣示波器擁有業界最快的采樣率 NRZ和RZ眼圖和測量

串行 數據掩模庫和本地編輯 直方圖和統計測量 內置脈沖和時鐘發生器 數學計算、FFT和自定義公式。

PicoScope9321 包括一個內置精密光-電轉換器。將轉換器的輸 出送入到示波器的一個輸入端（通過可選的SMA脈沖成形濾波 器）

PicoScope  9321 可以分析標準光通信信號，如OC48/ STM16,  4.250  Gb/s  光纖通道和2xGB  以太網。

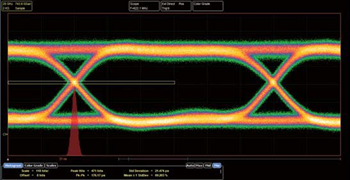

該示波器可以執 行具有光學參數自動測量功能的眼圖測量。

其中光學參數包括： 消光比，S/N比，眼圖高度和眼寬。示波器內置集成時鐘恢復模塊，用于串行數據11.3 Gb/s.

該轉換器輸入接受單模式  (SM)  和多模式  (MM) 光纖，并且波長 范圍750至1650nm。
