利用PicoScope監控電源過程中出現的異常干擾問題
下圖1和圖2所示為使用英國比克科技（PicoTechnology）的PicoScope 5444D示波器測試一個1.0V電源的連接示意圖：示波器硬件通過USB 3.0線纜與電腦相連接，示波器軟件PicoScope6運行在PC上，USB 3.0線纜起到通過電腦的USB口為示波器供電以及將示波器硬件采集到的數據傳輸?shù)诫娔X端的作用。PicoScope6軟件對示波器硬件部件采集到的數據進行顯示、測量、分析。

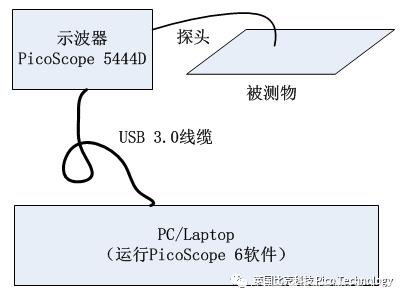

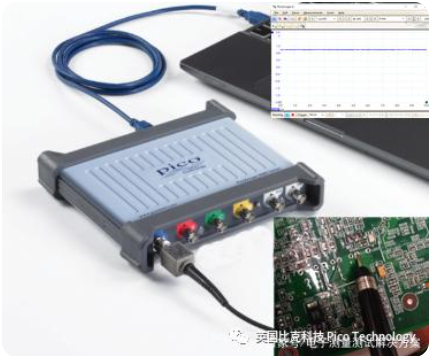

圖1 PicoScope 5444D 電源測試連接實物圖 圖2 PicoScope 5444D 電源測試連接示意圖
為了實現長時間的監控，我們使用了PicoScope 6軟件中的Mask LimitTesting（模板限定測試）+Alarm（警報）的組合調試監控功能。 PicoScope 6軟件中的模板限定測試功能專為生產和調試環境打造，可實現將實時采集的信號與已知的良好或者標準信號進行比對，以確定實時采集的信號是否符號規格要求或者是否有偶發的異常干擾。起初只需捕獲一個已知的良好信號，以其為標準自動生成一個模板圍繞它，然后使用警報（Alarm）功能自動發現并保存任何觸碰了模板的波形。基于模板限定測試和警報功能，PicoScope 6將捕獲任何偶發故障并在“測量”窗口中顯示故障的數量（仍然可以將其用于其它參數的測量）。用戶還可以設置波形緩沖區導航器僅顯示觸碰模板的波形，從而能夠快速查找和定位任何形式的故障。模板文件易于編輯（通過調整數字坐標的方式或以拖動圖形的方式）、導入和導出、以及用戶可以在多個通道上同時運行模板限定測試功能進行多個通道的波形異常監控。
基于警報（Alarm）功能，用戶可以對PicoScope 6進行編程，以在發生某些事件時執行操作?？梢杂|發警報的事件包括模板限定測試失敗、觸發事件發生和緩沖區滿。PicoScope6的動作包括保存文件、播放聲音、執行程序以及觸發示波器標配的任意波形發生器產生所需要的波形。

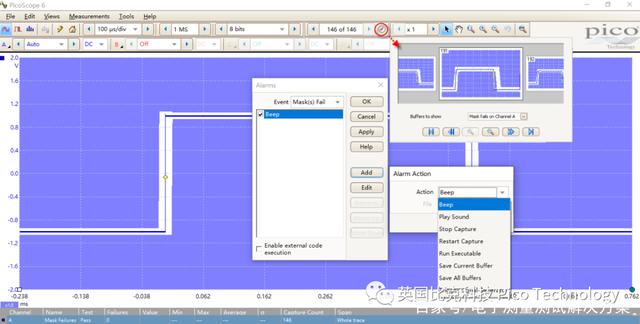

圖3 PicoScope 6中的模板限定測試和警報功能
下圖4、5所示即為使用PicoScope 5444D和PicoScope 6軟件采集監控的1.0V電源示意圖，如果電源波形因某種原因產生了波動從而觸碰了藍色模板，軟件下方的測量窗口會統計出失敗的次數同時觸碰模板的那一幀波形將被自動保存下來。

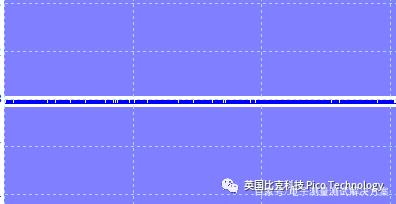

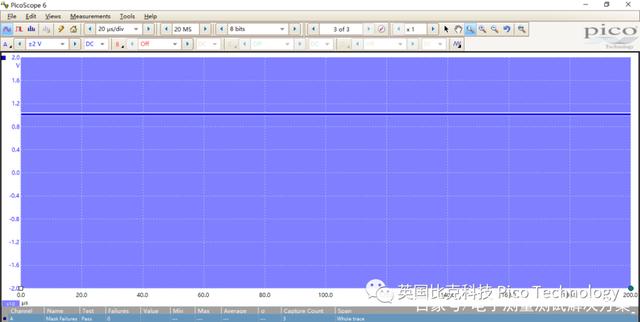

圖4 PicoScope5444D采集監控1.0V電源 圖5 PicoScope5444D采集監控1.0V電源（使用模板限定測試功能，圖4的局部放大圖）
經歷一段時間的監控后，示波器監測到了兩個相似的觸碰模板的異常，如圖6所示，因?yàn)樵摦惓Ｊ录沁^了很久才出現，推測可能來自于臨近電路或者電子設備的突然開啟可能導致的干擾。

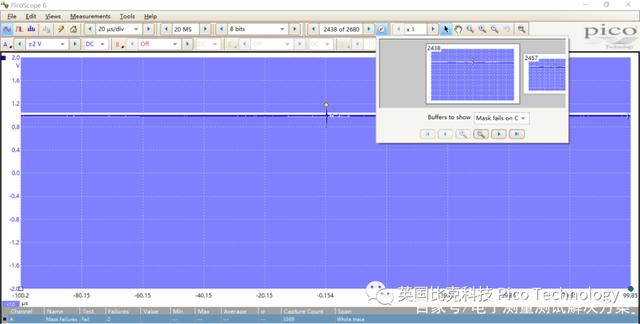

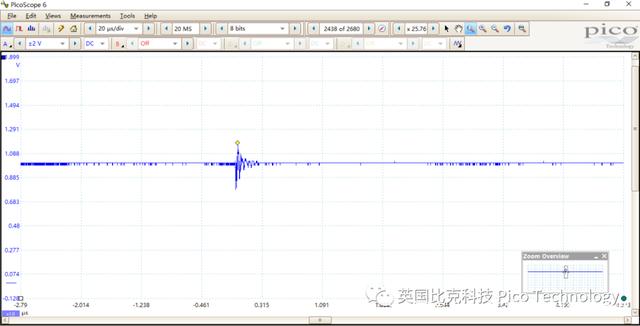

圖6PicoScope 5444D示波器在電源監控過程中捕獲到的異常脈沖
因?yàn)樵摦惓Ｊ录沁^了很久才出現，推測可能來自于臨近電路或者電子設備的突然開啟可能導致的干擾。而這樣的干擾可能來自于空間輻射干擾也可能來自于傳導干擾。為了查找源頭，我們關閉模板限定測試模式，查看當前信號的情況，尤其是是否存在一些有規律的頻譜分量，于是我們打開PicoScope 6軟件的頻譜采集模式，對當前狀態下的1.0V電源信號做FFT頻譜分析，分析結果如下圖7所示，示波器設置為DC耦合，+/-2V量程范圍，我們看到頻譜中有些明顯的350KHz左右的頻譜分量，而且還存在該頻率的二倍頻、三倍頻等分量，雖然幅度不高，但這個信息給了我們很重要的線索。根據經驗，幾百KHz的干擾信號一般來自于開關電源。首先，我們要先排除那些一直運行的電路板或者電子設備，而重點關注查找那些在測試過程中新開啟的設備，因?yàn)殚_關電源在開啟的瞬間產生的干擾一般會具有更大的幅度。逐一切斷新接入的電子設備的電源，我們發現當被測設備附近的一臺臺燈的電源斷開后，1.0V電源的頻譜出現了變化，如下圖8所示，350KHz左右的噪聲消失了。

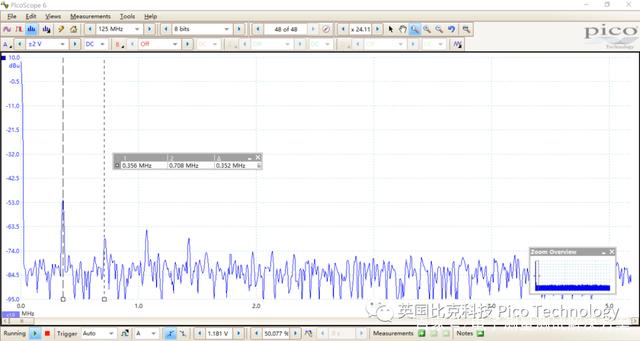

圖7 干擾源存在時的電源頻譜

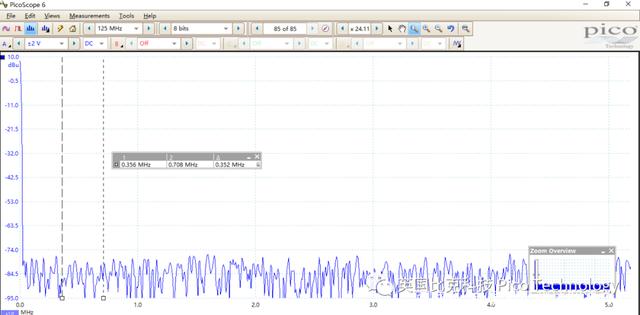

圖8 干擾源關閉時的電源頻譜
至此，基本可以推斷電源監控過程中的偶發干擾來自于臺燈內的開關電源，在其加電開啟的瞬間產生了較大幅度的干擾?；诖朔治?，再次采集臺燈加電瞬間的電源波形，并用觸發的方式捕獲可能的較大幅度的干擾信號，我們順利的反復采集到明顯的干擾信號疊加在電源信號上，如圖9所示。
圖9 干擾源電源開啟瞬間產生的干擾脈沖
結論
干擾無處不在，在電子設備調試、測試過程中需要時刻警惕干擾信號對我們的系統和測試結果的影響。作為工程師，我們需要有一些必備的工具（如示波器）和基本的技巧和經驗來發現、定位、分析干擾信號，從而提出對癥的解決方案。如下為幾點經驗總結：1）測試時盡可能的關閉附近的電子設備，或者至少不要切換附近電子設備的狀態；2）如果測試時使用的探頭連線比較長，也需要注意理順，避免一圈一圈的重疊環繞在一起從而有利于拾取更多的空間輻射噪聲；3）使用質量可靠的插線板，盡量避免測試系統與很多其它電子設備公用一個插線板；4）特別留意整個系統包括測試設備、被測物、其它電子設備的參考地、安全地之間的連接關系和路徑，通過合理安排和設計接地、共地、參考地隔離來減少電子設備之間的傳導耦合干擾；5）當前的測試設備都已經智能化，有很多優秀的工具能夠幫助工程師快速的發現、定位和分析問題，如本文提到的PicoScope示波器中的模板限定測試功能、警報功能、時域和頻域分析功能等。其實還有很多高級觸發工具，也是查找定位異常問題的利器，多掌握些這樣的工具和使用技巧對硬件調試和測試將大有裨益。
