儲能變流器測試系統是我司為儲能變流器（PCS）提供的系統解決方案，主要用于測試儲能變流器的功能及性能特性是否滿足設計及相關標準要求。其中，電網模擬源及直流模擬源具有并聯擴容接口，滿足各種功率等級儲能變流器的測試。

在整個測試過程中，系統按照預先選定的試驗項目進行流程化測試，并自動記錄測試數據、分析數據、一鍵生成報表，真實的實現了全自動化測試，大大提升測試效率，為設備廠商、測試機構節省時間、降低成本。

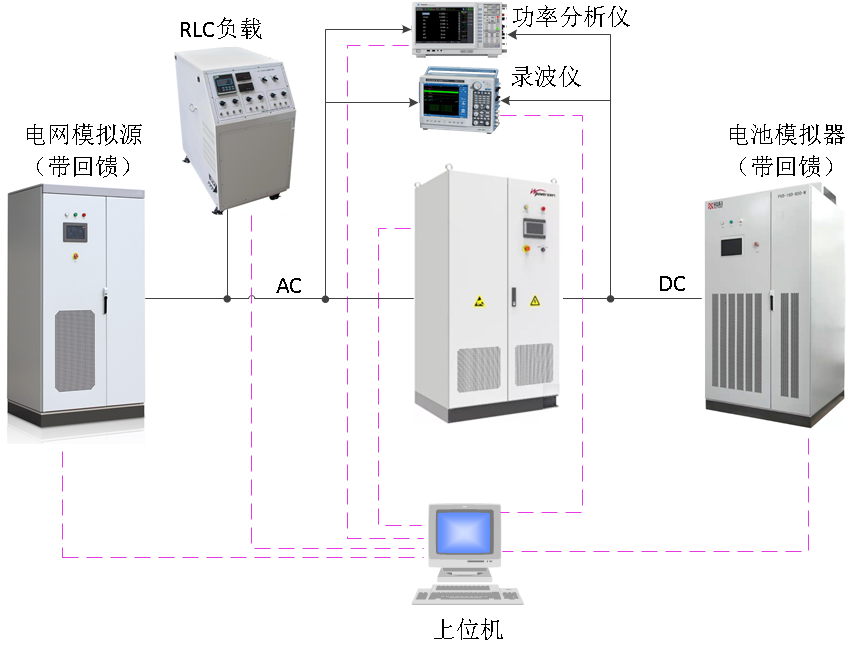

儲能變流器測試系統解決方案連接圖如下：

1.1        電網模擬源

回饋型電網模擬源系列產品具有強大的功能，包括電壓/頻率響應特性、電能質量指標模擬等，可滿足IEC 61000的測試及國標電能質量方面的測試。電源采用能量雙向流動的拓?fù)浣Y(jié)構，具有電能回饋電網的能力。電源適用于電動車、逆變器、充電機、變流器等多種行業的測試，電源可在產品開發、生產、檢驗等階段幫助客戶解決多種問題。

 最大功率為2.25MW；

n  提供高準確度、高穩定度0-300V， 45-65Hz的交流電壓；

n  三相解耦輸出，可進行三相不平衡模擬；

n  輸入諧波含量小，對電網的干擾較小；

n  編程試驗輸出同步信號；

n  能量回收能力，可提供100%額定電流的回饋；

n  電壓瞬變模擬（符合LVRT低電壓穿越測試要求）

n  諧波和間諧波疊加功能；

n  強大的編程設置，可以在EXCEL中方便的進行用戶自定義編程，編輯的參數可導入導出；

1.2       電池模擬器

回饋型的高性能直流源，是在我司高精度雙向直流源的基礎上增加的新功能，故其保留了雙向直流源的高精度、高動態、能量回饋等優點。本產品可設置電池類型、單體容量、串聯數、并聯數、SOC及溫度等全面模擬多種電池的特性。電源主要應用在電動汽車電機、充電機等的生產及測試領域；

n 模擬多種電池特性，并可自定義電池模型；

n  負載能量可回饋電網，高效、節能；

n  多種工作模式，恒壓、恒流、恒功率、自定義曲線等；

n  全數字控制，輸出精度高、響應速度快；

n  采用PWM整流技術，功率因數接近1，電流諧波小于3%；

n  大屏幕液晶觸屏操作顯示，配備PC端軟件，操控簡潔、友好；

n  豐富的通訊接口，便于系統集成；

n  主要器件選擇國際知名廠家，可靠性高。
