BPS 系列產品包含多個高功率交流電源系統，可為 ATE 和產品測試應用提供可控的交流電輸出電源。這種高功率交流測試系統價格合理，并適用于各種交流應用。BPS 系列產品采用最先進的 PWM 開關技術。其緊湊的落地式機箱體積雖然僅相當于一般的辦公室復印機，但產品設計緊湊、兼顧和高功能化。這系列產品無需復雜的冷卻方案或繁瑣的布線也能實現較高的功率密度。您只需將 BPS設備推到到指定位置（可使用附帶的腳輪），將其插入電源即可開始使用。

特點和優勢

操作簡單

BPS 系列產品可完全通過菜單驅動的前置面板控制器進行操作。背光 LCD 顯示屏為您顯示菜單、設置數據和回讀測量數據。產品還提供普遍用于 ATE 編程環境的 IEEE-488、RS232C、USB 和 LAN 遠程控制接口和儀器驅動程序。如此就能將 BPS 系列產品輕松集成到自動測試系統中。

配置

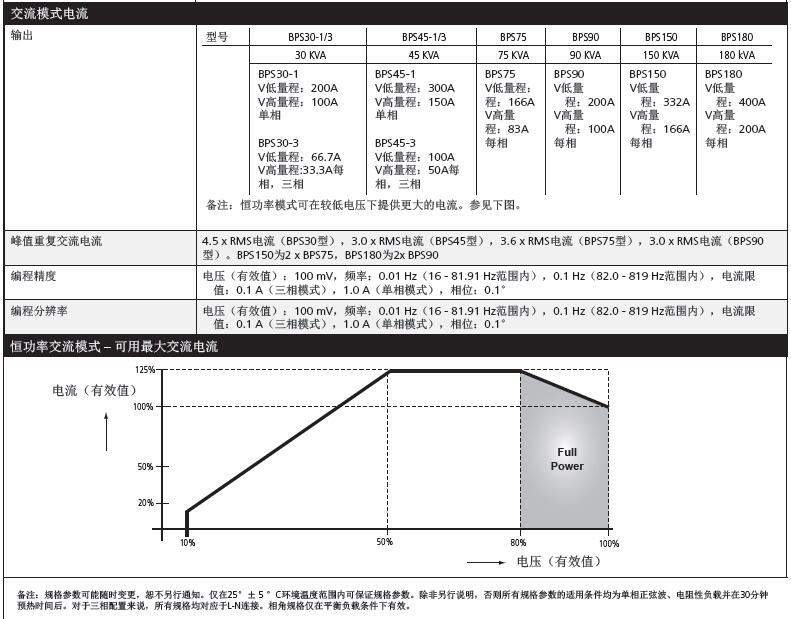

BPS 能夠提供 30、45、75、90、150 或 180 kVA的交流電源。30 和 45 kVA 型號為專用單相或三相輸出，而 75、90、150 和 180 kVA 型號為專用三相電源。若需要更高的功率，您只需將 BPS 并聯于多機柜配置中。多柜系統始終以電力系統中常見的三相輸出模式運行。

產品評估和測試

越來越多大功率設備和電器的制造商需要在各種輸入線條件下對其產品進行全面評估和測試。BPS 系列產品內置輸出瞬態信號發生和回讀測量功能，讓其成為功能強大、易于使用的綜合測試系統。

航空電子學

BPS 系列產品的輸出頻率范高達 819 Hz，非常適用于航空航天應用。精確的頻率控制和精準的負載調節是這些應用的關鍵。該系列產品還具備遠程控制接口和 SCPI 命令語言，可輕松集成到現有的 ATE 系統中。有了 BPS，您就不需要同時購買數個測試設備，從而節省成本和空間。您也可以通過各種編程環境（如 National Instruments LabView?）的儀器驅動程序加速系統集成。

多種電壓范圍

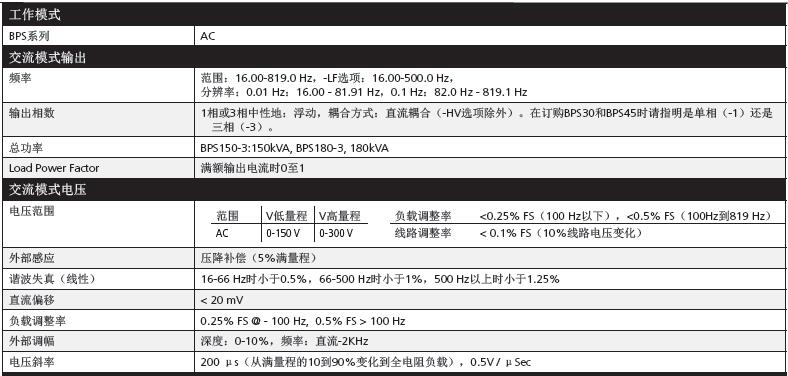

標準電壓范圍為 150V LN（259V Ll）和 300V（519V LL），并且為直接耦合輸出。若您的應用需要超過 300V LN（或519V Ll）的電壓，則可選用 AC 機箱內置的可選 -HV 輸出變壓器，以提供額外的 400V LN 和 693 V LL 輸出范圍。無需外部磁性模塊。

多箱配置

針對高功率應用，可以將兩個 BPS75 或 BS90 機箱組合使用，以提供 150 kVA 或 180 kVA 的輸出功率。如需更高的功率，請聯系銷售人員了解我們的可定制配置。

從研發到制造的簡單過渡。

California Instruments 的 Mx 和 Rs 系列產品是高性能、功能強大的研發解決方案。在生產和實驗室環境中并不總是需要這么高的性能。由于 BPS 具有與 Mx 和 RS 共同的代碼結構和性能特征，因此 BPS 非常適用于具有成本效益的生產解決方案。

高波峰因子

BP S系列的交流電源可提供高達 4.5 的波峰因子，可輕松驅動各種非線性負載。許多現代產品都使用開關電源，因此趨向于吸收較大的重復峰值電流。

遠程控制

通過標準 RS232、USB 和 IEEE 488（GPIB）以及可選的 LAN 遠程控制接口，從外部計算機編程所有儀器功能?？捎?SCPI 命令協議進行編程。

應用軟件

產品包含 Windows? 應用程序。該套軟件讓用戶無需開發任何自定義代碼也能輕松控制電源設備的功能。用戶能夠通過此圖形用戶界面程序使用下列功能：

BPS 系列 - 瞬態交流信號生成功能

BPS 系列的控制器具備強大的瞬態信號生成系統，可以生成各種復雜的電壓和頻率序列。這進一步增強了 BPS 模擬交流線路條件以及交流線路條件和干擾的能力。用戶能獨立控制三相的瞬態信號生成，并將它們同步。其精確的相角控制和瞬態列表同步執行能力能在定位交流輸出事件期間的精準度是其他產品無可媲美的。

瞬態編程可通過前面板輕松實現。面板的菜單布局清晰，能有效引導用戶設置瞬態參數。

前面板的列表中顯示已編程的瞬態序列，方便用戶啟動、停止、中止和恢復瞬態操作。用戶定義的瞬態序列還可以保存到非易失性存儲器中，方便日后即時調用和執行。內置的圖形用戶界面程序讓用戶使用類似電子表格的數據輸入網格定義瞬態電源參數。用戶能通過該 GUI 程序創建和保存常用的瞬態程序。

BPS 系列 - 測量和分析

BPS系列產品不僅僅是程控交流電源。它還采用了先進的數據采集系統。通過數字信號處理器，該系統能持續監控所有交流電源和負載參數。該數據采集系統也是所有測量和分析功能的基礎。用戶能輕松通過前面板和 BPS 系列的遙控接口訪問這些功能。

常規測量

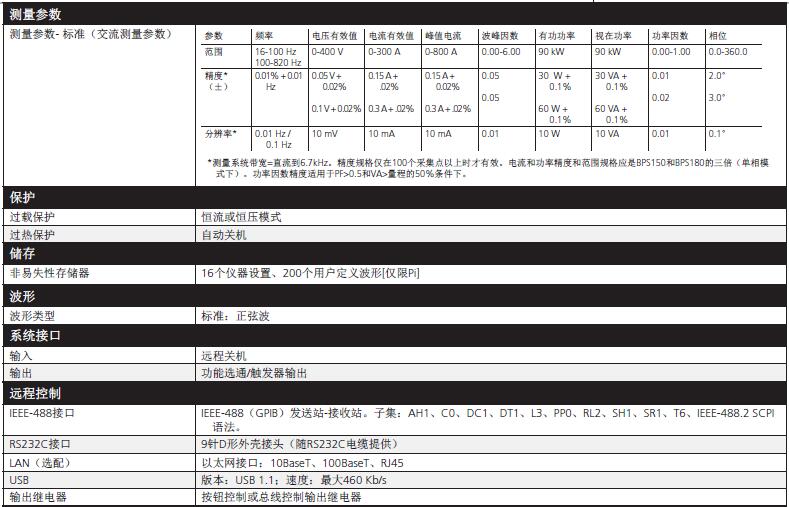

數據采集系統能自動提供常用的 AC 測量參數。這些測量值以數字形式顯示在前面板的 LCD 顯示屏上。用戶可以從以下參數中選擇要顯示的參數：頻率、Vrms、Irms、Ipk、波峰因子、實際功率（W）、視在功率（VA）和功率因數。

波形采集

該測量系統的運作原理基于電壓和電流波形的實時數字化。該過程通過 4K 采樣緩沖器實現。該時域信息能為用戶提供有關電壓和電流波形的詳細信息。波形采集由特定相角或瞬態程序觸發。如此就能實現波形相對于 AC 源輸出的精確定位。前面板的 LCD 顯示屏帶有光標讀數的波形。用戶還能通過內置的 GUI 程序顯示和打印采集的波形數據或將其儲存到磁盤。
