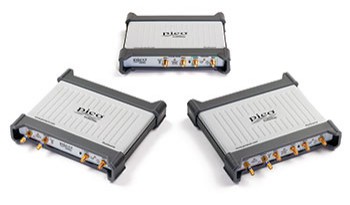

多功能、便攜式觸發差分 USB 脈沖發生器

PicoSource PG900 系列是低抖動觸發的差分 USB 脈沖發生器。脈沖輸出針對寬光譜內容（最快轉換時間）進行了優化，以最適合光譜和時域傳輸和反射計測量。

內部時鐘提供用于獨立、自觸發操作和觸發輸入和輸出，允許發生器提供或響應系統觸發。差分輸出確保千兆差分互連和系統的激增都可以得到解決（例如 SATA、USB3、HDMI、以太網）。

對于任何差分測試或測量來說，必不可少的是能夠針對任何測量設置中必然存在的微小但顯著的速度和路徑長度差異進行調整。每個 PG900 脈沖輸出都可以以 1 ps 的增量進行調整（時間偏移），以在測量前消除路徑差異，或故意強調具有時間偏移的傳輸路徑。

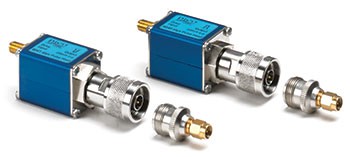

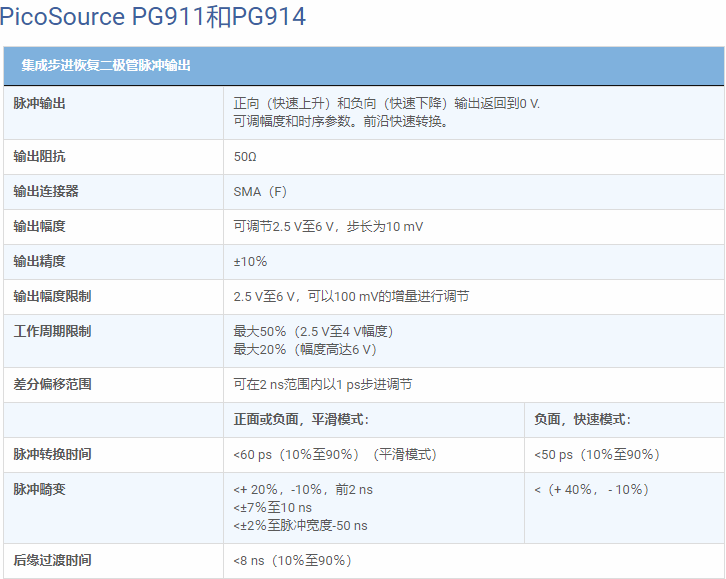

盡管體積小且便于攜帶，但 PicoSource PG900 發生器具有相當大的沖擊力，集成步進恢復二極管輸出高達 6 V pk，每個輸出為 50 Ω。這是一個高達 12 V 峰峰值的差分脈沖幅度，用于驅動有損路徑或應力系統端口。輸出可在 10 mV 步進至 2.5 V pk 的范圍內進行調節。提供用戶可設置的幅度限制以保護更敏感的系統端口，并提供適合小信號和最佳匹配應用的脈沖輸出的 20 dB 衰減器。

PicoSource PG900 軟件
脈沖控制上位機軟件

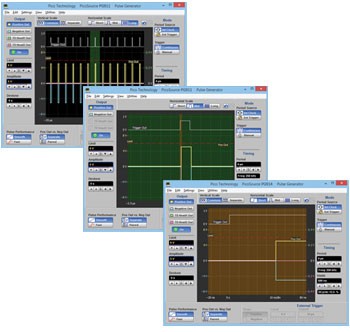

 PicoSource PG900 系列發生器通過 USB 控制，由運行產品隨附的 PicoSource PG900 軟件的 Microsoft Windows PC 控制。這是一個非常簡單的控制應用程序，具有有用的脈沖、限制和觸發設置的圖形顯示，因為它們被應用?？梢员４婺J和用戶脈沖設置以備將來調用。脈沖和觸發波形顯示可以在三個時基設置之間切換，以顯示觸發和脈沖的時序關系、脈沖周期或輸出的脈沖序列。
