EL 9000 B 3U直流負載

時間：2021-07-29 來源：

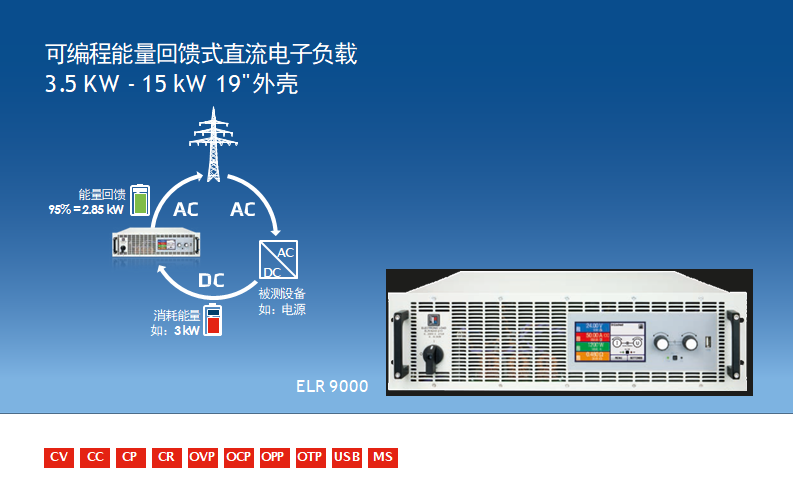

EL 9000 B 3U直流負載

  • 供電電壓為230 V (ELR)

  • 供電電壓為380 V, 400 V和480 V (ELR HP)

  • 功率級靈活調整

  • 消耗能量可以回收

  • 可直觀操作的多語言彩色TFT觸摸屏

  • 展型函數發生器

  • 調整模式有CV, CC, CP與CR

  • 可測試光伏面板與電池等其它

  • 保護功能 (OVP, OCP, OT…)

  • 標配USB端口

  • 數字接口用即插即用型插槽

  • 所有接口都電隔離

  • 遠程控制軟件EA Power Control

  • LabVIEW VI安裝包

  • SCPI & Modbus協議

  • 19“機箱，高3U

  • 定制機柜系統，功率可達480 kW


技術數據
 ELR 9000系列ELR 9000 HP系列
交流供電230 V, ±10%, 1ph + N, 45...66 Hz380/400/480 V, ±10%, 2ph/3ph, 45...66 Hz
電壓精確度≤額定值的0.3%≤額定值的0.1%
電流精確度≤額定值的0.4%≤額定值的0.2%
功率精確度≤額定值的1.5%≤額定值的1%
內阻精確度≤額定阻值的1% + ≤額定阻值的0.3%
保護功能過溫、過壓、過流、過功率、電源故障
制冷方式溫控風扇
遠程感測有（端子在后面板上）
尺寸 (寬 x 高 x 深)19" x 3 U x 609 mm19" x 3 U x 669 mm


概覽
系列額定功率額定電壓額定電流顯示器可選接口
ELR 90003,5 kW  80 - 750 V 22 - 170 ATFT觸摸屏CAN, Profibus, Profinet, EtherCAT, CANopen, ModBus
ELR 9000 HP5 kW / 10 kW / 15 kW     80 - 1500 V   20 - 510 A TFT觸摸屏TCP, RS232, Ethernet


型號ELR 9080-170ELR 9250-70ELR 9500-30ELR 9750-22
電壓0...80 V0...250 V0...500 V0...750 V
電流0...170 A0...70 A0...30 A0...22 A
功率3.5 kW3.5 kW3.5 kW3.5 kW
內阻0.01...12 Ω0.09...120 Ω0.42...480 Ω0.8...1100 Ω
效率≤92.5%≤93.5%≤94.5%≤94.5%
重量17 kg17 kg17 kg17 kg


"HP"型號ELR 9080-170 HPELR 9200-70 HPELR 9360-40 HPELR 9500-30 HPELR 9750-20ELR 9080-340 HP
電壓0...80 V0...200 V0...360 V0...500 V0...750 V0...80 V
電流0...170 A0...70 A0...40 A0...30 A0...20 A0...340 A
功率5 kW5 kW5 kW5 kW5 kW10 kW
內阻0.02...25 Ω0.1...150 Ω0.3...520 Ω0.5...1000 Ω1.2...2200 Ω0.01...13 Ω
效率≤92.5%≤93.5%≤93.5%≤94.5%≤94.5%≤92.5%
重量18 kg18 kg18 kg18 kg18 kg18 kg


"HP"型號ELR 9200-140 HPELR 9360-80 HPELR 9500-60 HPELR 9750-40ELR 9080-510 HPELR 9200-210 HP
電壓0...200 V0...360 V0...500 V0...750 V0...80 V0...200 V
電流0...140 A0...80 A0...60 A0...40 A0...510 A0...210 A
功率10 kW10 kW10 kW10 kW15 kW15 kW
內阻0.05..75 Ω0.15...260 Ω0.25...500 Ω0.6...1100 Ω0.006...10 Ω0.033...50 Ω
效率≤93.5%≤93.5%≤94.5%≤94.5%≤92.5%≤93.5%
重量25 kg25 kg25 kg25 kg25 kg25 kg


"HP"型號ELR 9360-120 HPELR 9500-90 HPELR 9750-60ELR 91000-40 HPELR 91500-30 HP
電壓0...360 V0...500 V0...750 V0...1000 V0...1500 V
電流0...120 A0...90 A0...60 A0...40 A0...30 A
功率15 kW15 kW15 kW15 kW15 kW
內阻0.1...180 Ω0.16...340 Ω0.4...740 Ω0.8...1300 Ω2.5...3000 Ω
效率≤93.5%≤94.5%≤94.5%≤93.5%≤94.5%
重量32 kg32 kg32 kg32 kg32 kg



ELR 9000

數據表 datasheet
使用手冊


ELR 9000 HP

數據表 datasheet
使用手冊



更多信息，請聯系深圳市創興恒技術有限公司，Sales@forenext.com, +86 0755-23012596。謝謝！
